Шаровые краны ГШК штуцерные

назад | далее
Шаровые краны ГШК штуцерные

Шаровый кран ГШК штуцерный с шаровым ниппелем «под приварку» выпускается следующих видов:

  1. По климатическому исполнению:
    • Шаровый кран ГШК серийного исполнения: материал корпуса — сталь 20 ГОСТ 1050–88 (от -40 °C до +80 °C).
    • Шаровый кран ГШК северного исполнения «норд»: материал корпуса — сталь 09Г2С ГОСТ 19281–89 (от -60 °C до +80 °C). В обозначение шарового крана добавляется буква «Н».
  2. В зависимости от транспортируемой среды трубопровода:
    • Шаровый кран ГШК с полиуретановым (СКУ ПФЛ 100 ТУ 38-1051240-78) уплотнением затвора. Среда: неочищенный от механических примесей неагрессивный природный газ ГОСТ 5542–87.
    • Шаровый кран ГШК с фторопластовым (Ф-4 ГОСТ 10007–80) уплотнением затвора. Среда: жидкая фаза сжиженных углеводородов ГОСТ 20448–90 и ГОСТ 27578–87, нефтепродукты (бензины, дизельное топливо, керосины, масла), вода. В обозначение шарового крана вводится буква «Ж».

Технические параметры:

Наименование параметра Значение
Условный проход, DN 15; 20; 25; 32; 40
Способ крепления к трубопроводу Сварка. В обозначение крана добавляется буква «Ш»
Рабочее давление, PN 1,6; 2,5; 4,0 МПа

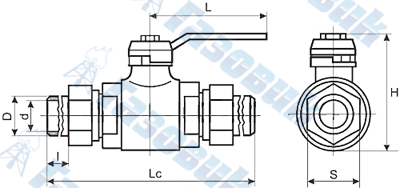

Присоединительные размеры и габариты

Обозначение DN Lc L I D d S H Масса, кг
ГШК 15Ш 15 220 145 50 22 14 36 110 1,2
ГШК 20Ш 20 230 145 50 28 18 36 110 1,4
ГШК 25Ш 25 250 145 55 34 24 50 127 2,2
ГШК 32Ш 32 260 145 50 43 31 50 127 3,1
ГШК 40Ш 40 320 220 58 48 37 75 160 4,8
Информация для Заказчиков
Если Вы хотите купить Шаровые краны ГШК штуцерные или получить больше информации об оборудовании, нажмите на кнопку "запрос цены". Также Вы можете связаться с нами по телефону 8-800-200-0358.

Доставка оборудования осуществляется во все города России (в том числе в Москву, Якутск, Иркутск, Новосибирск, Владивосток) и страны СНГ.
