Уровнемер Сенсор ПМП-118, ПМП-138 (СИ СЕНС)

назад | далее

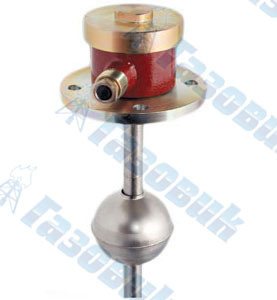

Уровнемер Сенсор ПМП-118, ПМП-138 (СИ СЕНС)
  • Погрешность измерения уровня ± 5 мм/ ± 3 мм
  • Температура измеряемой среды до 150 °С

Назначение

Уровнемеры ПМП-118, ПМП-138 предназначены для измерения параметров жидких сред в системах автоматизации производственных объектов нефтяной,газовой, химической, пищевой и других отраслей промышленности.

Измеряемая среда

  • нефть и светлые нефтепродукты (бензин, дизельноетопливо и др.);
  • сжиженные углеводородные газы (СУГ), одорант;
  • пищевые среды (вода, молоко, растительное масло, этиловый спирт и др.).
  • аммиак, двуокись углерода, кислоты, щелочи.
Стойкость ПМП-118, ПМП-138 к агрессивным жидким средам ограничена применяемыми материалами, которые контактируют со средой.

Функции, состав

Уровнемеры являются самостоятельными измерительными системами и выполняют следующие функции:

  • измерение уровня жидкости;
  • измерение температуры (многоточечное, до 8 точек);
  • вычисление плотности жидкости по заданным исходной плотности на исходной температуре и коэффициенту объемного расширения жидкости;
  • вычисление плотности СУГ на измеренной температуре по заданному соотношению пропана и бутана в %-ах;
  • вычисление объема жидкости по заданной градуировочной таблице;
  • вычисление объема жидкости для резервуаров с простыми геометрическими формами;
  • вычисление %-ного заполнения резервуара;
  • вычисление массы жидкости;
  • вычисление массы жидкой и газовой фазы СУГ по заданному соотношению пропана и бутана в %-ах;
  • выдача управляющих сигналов при достижении параметрами жидких сред заданных критических значений, при неисправности.

Уровнемеры могут применяться как автономно в системах автоматизации производственных объектов, поддерживающих протокол «СЕНС», так и комплекте
с другими приборами в составе системы измерительной «СЕНС».

Уровнемеры в минимальной комплектации состоят из преобразователя магнитного поплавкового ПМП-118 (ПМП-138), далее именуемого «ПМП» (рис. 1), вторичного прибора и блока питания, которыми комплектуется в соответствии с заказом. Перечень приборов для реализации требуемых функций приведен в табл. 1, 2.

Примечания:
1. Символы в наименованиях приборов указывают на их назначение: «МС», «ВС» — сигнализатор (показывающий сигнализирующий), БК — блок коммутации (релейный), БПК -блок питания коммутации, БП — блок питания, ЛИН…(ВУУК-ЛИН) — адаптер.
2. Функцию блока питания может выполнять вторичный прибор или адаптер, имеющие встроенный блок питания (табл.1).
3. В составе уровнемера могут входить несколько ПМП, вторичных приборов, адаптеров, соединяемых на общую линию связи-питания, суммарное (теоретическое) число которых не должно превышать 254 — максимального числа «адресов» в линии.

Таблица 1. Перечень приборов для обеспечения питания уровнемера.

Блоки питания / вторичные приборы и адаптеры со встроенным блоком питания,
предназначенные для эксплуатации в помещениях,
при напряжении питания:
предназначенные для эксплуатации во взрывоопасных зонах,
имеющие климатическое исполнение УХЛ1, при напряжении питания:
220 В переменного тока 12 (24) В постоянного тока 220 В переменного тока 12 (24) В постоянного
тока
Встроенный элемент
питания
БП-9В-1А;
БП-9В-0,4А;
БПК-220В-4Р-ГС;
ЛИН-RS232-220В.
БП-9В-0,7А-DC24;
БПК-12(-24)В-2Р-ГС;
БПК-12(-24)В-5Р;
ЛИН-Модем-12/24В;
ЛИН-RS232-12/24В;
ЛИН-RS485Modbus-12/ 24В;
ЛИН-4-20 мА-24В.
БП-9В-1А-ВЗ,
БП-9В-0,3А-КН-ВЗ,
БПК-220В-4Р-ГС-ВЗ,
ВУУК-ЛИН-RS232-220В.
БП-9В-0,3А-КН-DC24-ВЗ;
БПК-12(-24)В-2Р-ГС-ВЗ;
БПК-12(-24)В-5Р-ГС-ВЗ;
ВУУК-2КВ-СВ-ЛИН- RS232-12/24В;
ВУУК-3КВ-СВ-ЛИН- RS485Modbus-2/24В;
ВУУК-ЛИН-4-20 мА-24В.
1) МС-К-500-П, батарея: 3
х АА (4,5В).
2) МС-К-500-БП-ЛИН-ВЗ,
МС-К-500-БП-ЛИН-НЖ-ВЗ,
литиевый элемент CR123
(3В).

Таблица 2. Перечень вторичных приборов и адаптеров для комплектации уровнемера.

Функция Вторичные приборы,
предназначенные для эксплуатации в отапливаемых помещениях: Предназначенные для эксплуатации во взрывоопасных зонах, имеющие климатическое исполнение УХЛ1
1. Отображение измеренных, вычисленных параметров Дисплейные: МС-К-500-2; МС-К-500-2- ДУ;
ВС-К-500; ВС-К-500-2.
Шкальный: МС-Ш-8×8
Дисплейные: МС-К-500-ВЗ; МС-К-500-2-НЖ-ВЗ;
ВС- К-500; ВС-К-500-2; МС-К-500-БП-ЛИН-ВЗ;
МС-К-500-БП-ЛИН-НЖ-ВЗ. Шкальные: МС-Ш-8×8-ВЗ; ВС-Ш-40.
2. Световая и звуковая сигнализация достижения критических значений параметров МС-К-500-2/МС-К-500-2-ДУ (встроенный
пьезозвонок); СП-Г-1 (в комплекте с БПК-…-ГС)
ВС-5; ВС-3-12В (в комплекте с БПК-…-ГС), ВС-3- 220В (питание ~220 В, коммутируемое контактами реле БК-…, БПК-…)
3.Переключение контактов реле при достижении критических значений параметров БК-2Р; БК-220В-5Р; БК-220В-8Р; БК-
24В-5Р; БК-24В-8Р; БПК-220В-4Р-ГС;
БПК-12(-24)В-2Р-ГС, БПК-12(-24)В-5Р;
БК-2Р-ВЗ; БК-220В-5Р-ВЗ; БК-220В-8Р-ВЗ;
БК-24В-5Р-ВЗ; БК-24В-8Р-ВЗ; БПК-220В-4Р-ГС-ВЗ;
БПК-12(-24)В-2Р-ГС-ВЗ; БПК-12(-24)В-5Р-ВЗ;
4. Подключение к компьютеру для
работы с программами «АРМ-АЗС»,
«АРМ-КТП», «Градуировка» и др.
ЛИН-RS485/232; ЛИН-USB; ЛИН-RS232;
ЛИН-RS232-12/24В; ЛИН-RS232-220В.
ВУУК-2КВ-СВ-ЛИН-RS232;
ВУУК-3КВ-СВ-ЛИН- RS232-12/24В;
ВУУК-3КВ-СВ-ЛИН-RS232-220В.
5. Передача данных в другие системы автоматизации через:
a) унифицированный токовый выход 4–20 мА;
б) интерфейс RS-232;
в) интерфейс RS-485.
а) ЛИН-4-20 мА-DIN;
ЛИН-4-20 мА-24В.
б) ЛИН-RS485/232; ЛИН-RS232;
ЛИН-RS232-12/24В;
ЛИН-RS232-220В.
в) ЛИН-RS485/232; ЛИН-RS485; ЛИН- RS485-12/24В;
а) ВУУК-ЛИН-4-20 мА; ВУУК-ЛИН-4-20 мА-24В.
б) ВУУК-2КВ-СВ-ЛИН-RS232; ВУУК-3КВ-СВ-ЛИН- RS232-12/24В;
ВУУК-3КВ-СВ-ЛИН-RS232-220В.
в) ВУУК-2КВ-СВ-ЛИН-RS485Modbus;
ЛИН-3КВ-СВ-ЛИН-RS485Modbus-12/24В.
6. Дистанционная передача да-нных и удалённый доступ через GSM ЛИН-Модем; ЛИН-Модем-12/24В; ЛИН- Модем-БП220-1GSM; ЛИН-GSM-12В. ВУУК-2КВ-СВ-ЛИН-Mодем; ВУУК-3КВ-СВ-ЛИН-12/ 24В.

Таблица 3. Технические параметры

Рис. 2. Конструкция преобразователей: А — ПМП-118, Б — ПМП-138

Параметр Значение Примечание
Длина направляющей преобразователя 0,25…4 Возможно исполнение до 6 м
Нижний / верхний неизмеряемые уровени, мм:
- ПМП-118
- ПМП-138

>35 / 30…80
>50 / 50…80
Определяется типом поплавка.
Интервал измерения уровня (разрешающая способность):
- ПМП-118
- ПМП-138

5 мм
2,5 мм
Погрешность измерения уровня:
- ПМП-118
- ПМП-138

± 5 мм
± 3 мм
Число точек измерения температуры, шт. 1…8 Определяется заказом
Диапазон температур измеряемой/окружающей среды -50…+99 °С По заказу — до 150 °С
Погрешность измерения температуры среды,°С:
- в диапазоне (-20…70) °С
- в диапазоне (-50…20) °С

± 0,5
± 2
Напряжение питания, В 4… 15 От линии СИ СЕНС
Ток потребляемый, мА, не более 5 При напряжении 9 В
Давление измеряемой среды, МПа, не более до 7 Определяется типом поплавка
Степень защиты от воды и пыли по ГОСТ 14254–96 IP66 Корпуса (относительно окружающей среды)
Маркировка взрывозащиты 1ЕxdIIBT3
Климатическое исполнение по ГОСТ 15150–89 УХЛ1
Длина линии связи — питания, м, не более 1500
Средний срок службы, не менее 15 лет
Маркировка взрывозащиты 1ЕxdIIBT3
Климатическое исполнение по ГОСТ 15150- 89 УХЛ1, М
Средний срок службы, лет 15

Устройство, принцип работы

ПМП состоит из направляющей — трубы 3, по которой свободно перемещается поплавок 4 с одним (ПМП-118) или двумя (ПМП-138) магнитами, и корпуса 1
(рис. 2). Направляющая с поплавком помещается в резервуар, а корпус ПМП крепится к верхней стенке резервуара. Направляющая 3 и ограничители хода
поплавка 2 (части, соприкасающиеся с измеряемой средой), выполнены из коррозионностойкой стали 12×18Н10Т. В направляющей 3 по длине измерительной части расположена печатная плата с герконами и резисторами (рис. 3). Герконы установлены в ряд, соединены через резисторы и образуют один (ПМП-118) или несколько (ПМП-138) резистивных делителей напряжения. На плате герконов установлены интегральные датчики температуры.
Герметизация корпуса ПМП от окружающей средыобеспечивается применением резиновых уплотнителей: втулки — в кабельном вводе, прокладки — в крышке.
Принцип измерения уровня основан на возде йствии магнита на герконы (магниточувствительные контакты), изменяющие свое состояние (замкнут/разомкнут) под воздействием магнитного поля. Поплавок перемещается по направляющей и своим магнитом (магнитами) вызывает замыкание герконов. Непрерывность измерения достигается установкой герконов в ряд. Сигнал, пропорциональный уровню жидкости, с резистивного делителя напряжения поступает на электронную плату, находящуюся корпусе.

Рис. 3. Плата с герконами и резисторами

Измерение плотности осуществляется одним из двух способов:
1) Вычисление плотности жидкости исходя из измеренной температуры и заданным значениям: исходной плотности, температуры исходной плотности, коэффициента объемного расширения.
2) Вычисление плотности жидкой и паровой фазы СУГ исходя из измеренной температуры и заданному соотношению пропана и бутана в процентах. ПМП
выдает результаты расчета: массу жидкой фазы, массу газовой фазы, а затем как основная масса продукта выдается их сумма.

Объем жидкости вычисляется преобразователем:
1) по градуировочной таблице, введенной в его «память», или 2) по математическим формулам для резервуаров следующих форм: вертикальный цилиндр, параллепипед, горизонтальных цилиндр с плоскими и эллиптическими днищами.

Варианты исполнения

Варианты исполнения ПМП отличаются:

  • длиной направляющей (выполняется с шагом 1 мм);
  • типом крепления к резервуару (фланцевое, резьбовое или др., регулируемое или нет);
  • количеством датчиков температуры;
  • конструкцией поплавка уровня;
  • количеством и конструкцией кабельных вводов;
  • материалом направляющей, ограничителей хода поплавка (имеется исполнение из фторопласта);
  • способом крепления к стенкам резервуара:
    — обычное исполнение
     — крепление к верхней стенкерезервуара;
    — исполнение «-INV» (рис. 4)
     — крепление к нижней стенке резервуара. Имеет перевернутую (инверсную) шкалу измерения уровня;
  • количеством и конструкцией кабельных вводов;
  • исполнением «ПМП — … — W» (рис. 5), имеющим съемный чувствительный элемент, который можно вынимать из направляющей без разгерметизации резервуара;
  • материалом корпуса: сталь 09Г2С (по умолчанию)или 12×18Н10Т (по заказу) и др.

Полная информация по вариантам исполнения, условному обозначению ПМП приведена в руководствах по эксплуатации.

Рис. 5. Конструкцияисполнения «ПМП-…-W»



Рис. 4. Исполнение «ПМП-...-INV»
